•手柄式锁舌+锁头：集成操作手柄，无需额外安装门把手，允许防护门的偏移或变形，锁头朝向可在4个90°的方向进行调整

•安全门开关锁体： 提供双安全回路， 提供 LED状态指示

•强制安全钥匙：拔出安全钥匙方可解锁锁舌，携带安全钥匙进入危险区域内部， 确保设备无法被其他人意外启动

状态指示灯说明：

•正常生产时安全门关闭，指示灯不亮

•打开安全门后，红色指示灯亮起

端子定义：

1、5号端子：安全回路  1，当安全门被打开时，此回路 由常闭变为常开

2 号端子：24V

3、7 号端子：安全回路 2，当安全门被打开时，此 回路由常闭变为常开

4 号端子：0V

6 号端子：当安全门打开后，此触点电压为 24V

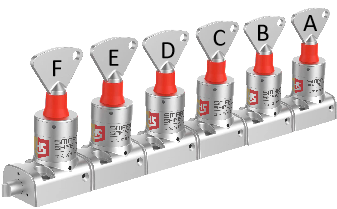

D3SL-Y系列应用范例 B

本案例中具有潜在危险的安全防护区内带有一调试开关。

1.转动并拔出任一POK钥匙开关上的钥匙， 机器完成工作循环后停止，此时电磁线圈接通后可进入防护区域。

操作员可带安全钥匙进入防护区域以防 止机器重启。

2.将钥匙插入在防护区内的 POD钥匙开关，  启动安全调试模式。

3.LOK内部释放装置可从内部打开防护区域以防止人员被误锁入防护区。通过击打锁体上的内部  释放按钮， 锁舌从锁头中释放，门可以从内部打开。

选型：

机械联锁开关可根据不同的逻辑方式搭配使用，所以选型时，请联系相关销售人员，配合选型
