 | ·红色指示光源可实现快速对准 ·采用全金属结构件和全玻璃镜片，稳定性极强 ·宽广的工作温度-40°~+55° |
| ▊ | 产品选型表 |
工作距离 | 类型 | 传输速率 | 接口 | 工作温度 | 型号 |
0.2-100m | 激光 | 100 Mbit/s | Ethernet | -40℃...+55℃ | LGY-G-100G |
0.2-200m | LGY-G-200G | ||||
0.2-100m | LED | 10 Mbit/s | Ethernet | -40℃...+55℃ | LGY-G-100L |
0.2-200m | LGY-G-200L |
▊行业应用
 |  |  |
堆垛机行业应用 | 天车行业应用 | RGV 行业应用 |
▊技术参数
性能参数 | ||
范围 | 100米 | 200米 |
通信角度 | ±1.2° | |
发射器 | 激光 | |
接收器 | 光电二极管 | |
激光光斑 | 25m@0.46m (椭圆形) | |
100m@1.87m(椭圆形) | ||
200m@3.74(椭圆形) | ||
指示光源 | 波长：635nm | |
激光等级 | 二级激光 | |
IEC 60825-1:2014, EN 60825-1:2014 | ||
激光寿命 | 100'000h @ 25℃ | |
接口参数 | ||
EtherNET/IP | 网络负载级别 | II |
功能 | 测量数据输出、参数设置 | |
通讯带宽 | 10Mb/100Mb自适应 | 光口传输带宽 100Mb/s |
RS-485 | 波特率 | 115200 |
数据位 | 8 | |
停止位 | 1 | |
校验位 | 无 | |
流控 | 无 | |
功能 | 测量数据输出、参数设置 | |
机械/电子参数 | ||
供电电压 | DC 18V…30V | |
功率 | ＜10W (在24VDC) | |
初始化时间 | Typ. 5s | |
连接类型 | A编码5针M12插头 | |
D编码4针M12插头 | ||
外壳材料 | 铝压铸 | |
防护等级 | IP65 | |
重量 | 750g | |
工作温度 | -40℃…+55℃ | |
存储温度 | -45℃…+85℃ | |
电磁兼容性（无线） | EN 55032:2015,EN61000-3-2:2014,EN 61000-3-3:2013,EN 55035:2017 | |
▊引脚分配与接线示意图
 |  |
▊光通信器指示灯说明

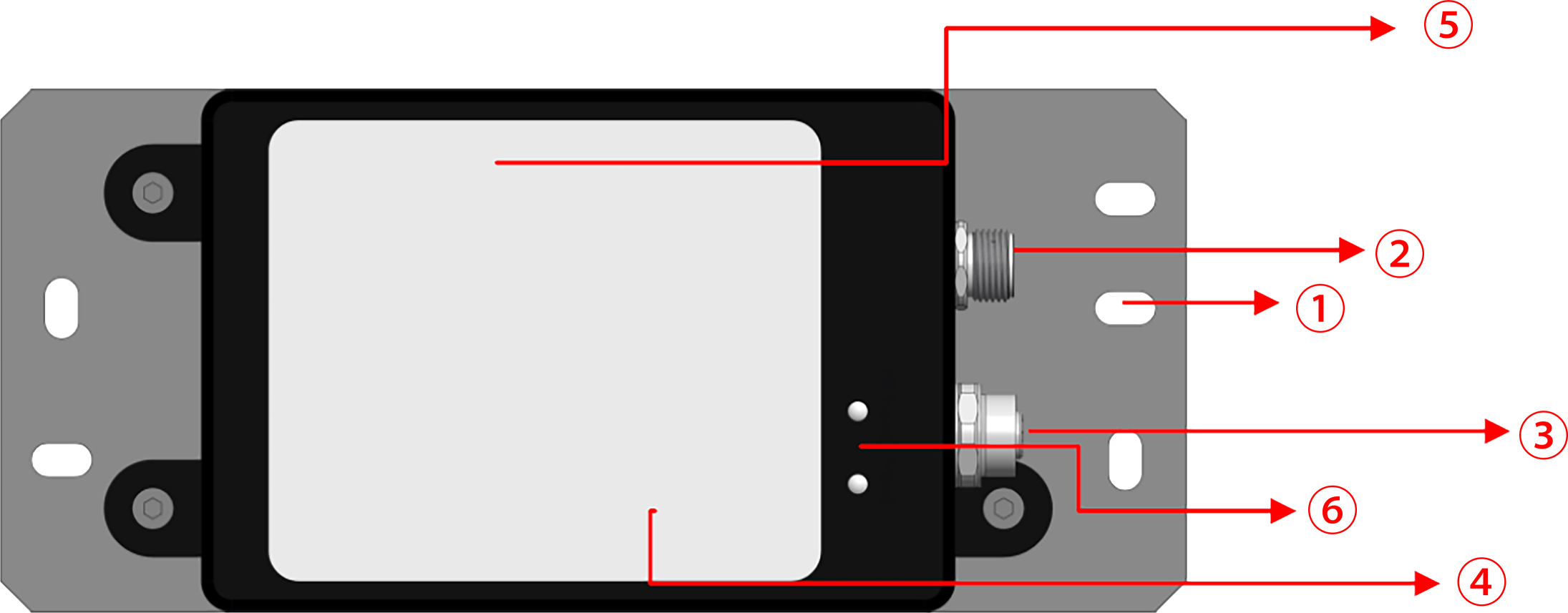

 | ①安装底板 ②网口信号线； ③电源线、RS485 接口（只用出厂调试使用）； ④红色激光灯； ⑤发射接收窗口； ⑥指示灯； |
指示灯LED按下表所述的方式显示。 |
指示灯 | 状态 | 含义 |
PWR（红色） | 常亮 | 通电正常 |
F-Link（绿色） | 常亮/熄灭 | 有光信号/没光信号 |
F-speed（绿色） | 常亮/闪烁 | 有光信号/有数据传输 |
T-Link（绿色） | 常亮/熄灭 | 网络通信正常/网络通信异常 |
T-speed（绿色） | 常亮/闪烁 | 网络通信正常/网络有数据传输 |
▊产品尺寸图
 |  |
▊安装示例
本光通信模块可以竖向或横向安装，用户可根据实际情况自行选择，下面给出一个横向安装两光通信模块的示例，两个光通讯器（一对）安装时出线方向应该位于同一方向同时朝上（下），或者同时朝左（右），如下图所示。 |  |
