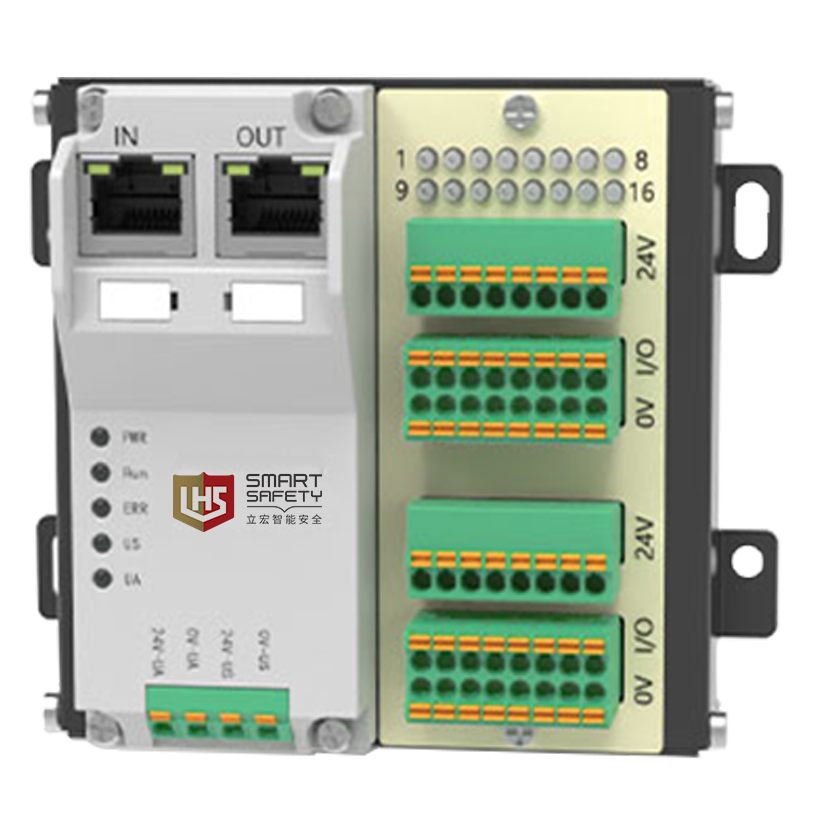

类型

16×DI/DO PNP 自适应

额定工作电压 UB

18...30 VDC

模块的电流消耗

≤130 mA

辅助输入/输出电源状态

US/UA

模块状态指示灯

有

网络状态指示灯

有

端口状态指示灯

红色，黄色

连接：现场总线

RJ45网口

连接：AUX 电源

端子式

连接：I/O 端口

端子式

I/O 端口数目

16

输入数量

最多16个PNP输入

输出数量

最多16个PNP输出

输入/输出可配置

自适应

最大负载电流，传感器/信道

200 mA

最大输出负载电流

0.5 A

端口状态指示灯（信号状态）

黄色 LED 指示灯

泳端口诊断指示灯（过载）

红色 LED 指示灯

总电流 U执行器

≤4A

总电流 U传感器

≤4A

防护等级符合 IEC 60529

IP20（正确连接时）

工作温度

-25...+70 ℃

存储温度

-25...+85 °C

紧固件

4个安装孔/导轨安装

尺寸（长×宽×高）

113 x 92 x 50.1

外壳材质

铝合金电泳
