SPC-1000 safe PLC

▊安全控制器的选型方法

请按步骤，根据用途选择适合的 GC 系列产品。

主控制器的选择［必需］	扩展单元的选择［选购件］	总线网关的选择［必需］

SPC-1000	SPC-SIO8 SPC-SIO12	SPC-WG

▊SPC-1000可扩展型智能安全控制器

· 是一款可组态安全控制模块

· 支持多种开关型安全元件输入（如急停按钮，安全门，双手按钮等）

· 最大支持24路安全元件输入，4路安全输出

· 支持扩展安全IO模块，支持Modbus TCP和RS 485通讯

· 支持OLED显示屏对输入及输出数据进行实现监控

· 可利用组态软件，设定安全控制逻辑

▊

型号规格

产品选型	电源	安全输入	输入通道	输出通道
SPC-1000	24V DC	急停按钮，安全门，双手按钮，安全光幕	24	4
说明	急停按钮、安全门、PNP型安全光幕

▊

安全性能

性能等级（PL）：PLe

安全类别（Cat.）：Cat.4

任务时间（TM）：20年

诊断覆盖率（DC/DCavg）：待定

安全完整性等级（SIL）：SIL3

硬件故障裕度（HFT）：1

安全失效分数（SFF）：待定

危险失效概率（PFHd）：待定

停止级别（Stop Category）：0/1

符合标准EN ISO13849

符合标准EN ISO13849

符合标准EN ISO13849

符合标准EN ISO13849

符合标准IEC61508,IEC62061

符合标准IEC61508,IEC62061

符合标准IEC61508,IEC62061

符合标准IEC61508,IEC62061

符合标准EN 60204-1

▊	SPC-SIO8安全扩展模块

· 是一款安全扩展模块

· 最大支持2路支持TTL型/正余弦型编码器信号输入，8 路安全输出

· 可配合安全控制模块SPC-1000使用，设定安全控制逻辑，满足多种现场应用需求

▊

型号规格

产品选型	电源	安全输入	输入通道	输出通道
SPC-SIO8	24V DC	TTL型/正余弦型编码器	2	8
说明	TTL型/正余弦型编码器

▊

安全性能

性能等级（PL）：PLe

安全类别（Cat.）：Cat.4

任务时间（TM）：20年

诊断覆盖率（DC/DCavg）：待定

安全完整性等级（SIL）：SIL3

硬件故障裕度（HFT）：1

安全失效分数（SFF）：待定

危险失效概率（PFHd）：待定

停止级别（Stop Category）：0/1

符合标准EN ISO13849

符合标准EN ISO13849

符合标准IEC61508,IEC62061

符合标准EN 60204-1

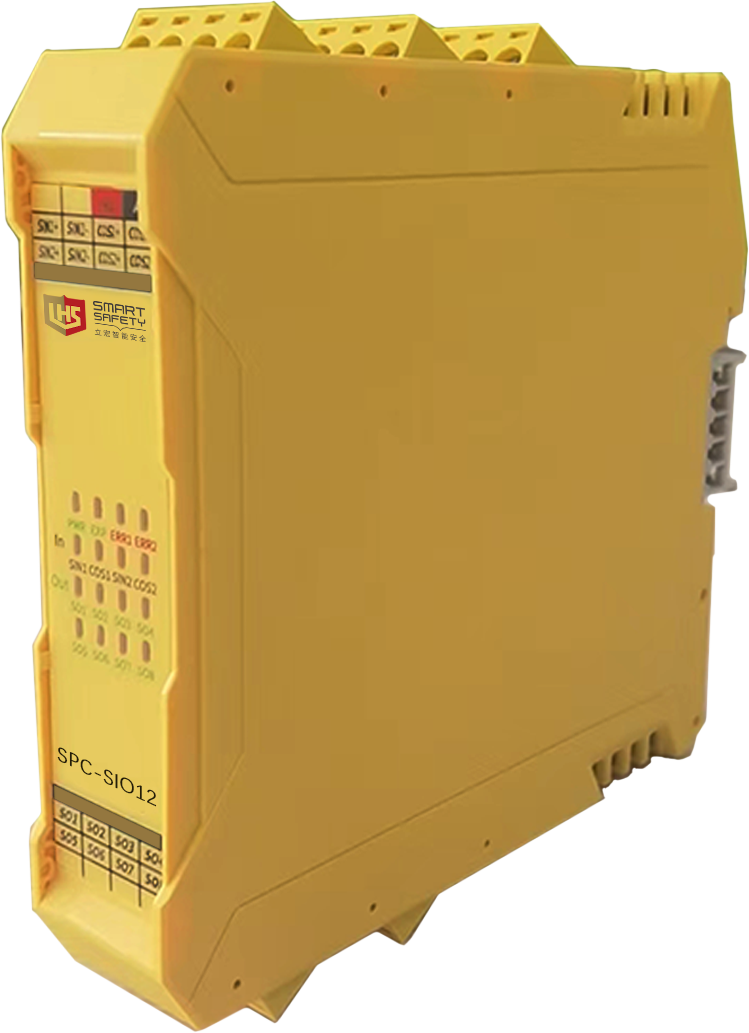

▊	SPC-SIO12安全扩展模块

· 是一款安全扩展模块

· 支持多种开关型安全元件输入（如急停按钮，安全门，双手按钮等）

· 最大支持12路安全元件输入，4路安全输出

· 可配合安全控制模块SPC-1000使用，设定安全控制逻辑，满足多种现场应用需求

▊

型号规格

产品选型	电源	安全输入	输入通道	输出通道
SPC-SI12	24V DC	急停按钮，安全门，双手按钮，安全光幕	12	4
说明	急停按钮、安全门、PNP型安全光幕

▊

安全性能

性能等级（PL）：PLe

安全类别（Cat.）：Cat.4

任务时间（TM）：20年

诊断覆盖率（DC/DCavg）：待定

安全完整性等级（SIL）：SIL3

硬件故障裕度（HFT）：1

安全失效分数（SFF）：待定

危险失效概率（PFHd）：待定

停止级别（Stop Category）：0/1

符合标准EN ISO13849

符合标准IEC61508,IEC62061

符合标准EN 60204-1

▊

总线网关

• 是总线型网关从站设备
• 支持Modbus、EtherCAT、PROFINET、 EtherNet/IP、CANopen等通讯
• 配合安全控制模块使用
• 通过网关设备，用户可实时读取安全控制模块的逻辑状态信息、设备运行状态信息以及各IO模块的故障报警状态等，实现远程通信，方便操作

▊附件规格

产品名称	型号	通讯方式
网关	SPC-PN	PROFINET
网关	SPC-MOD	Modbus
网关	SPC-EIP	Ethernet/IP
网关	SPC-ECAT	Ether CAT
网关	SPC-CAN	Canopen

▊ 技术参数

型号	SPC-WG
电源指示灯	off:模块失电
电源指示灯	on:模块得电
背板总线指示灯	on:背板总线通信正常
	Blinking:连接正常，系统内有模块离线
	Flickering:网关模块离线
总线运行指示灯	off:与主站未建立连接
总线运行指示灯	on:与主站连接成功
ERR指示灯	off:无错误(指示灯灭)
ERR指示灯	on:系统错误(指示灯亮)
LiLink/Act	off:无EtherCAT连接
	on:连接正常，无数据
	Flash:数据传输中

▊

技术参数

型号	SPC-1000
电源特性
供电电压	24V DC
电压范围	20～30V DC
电流损耗	≤120mA (24V DC)
输入特征
输入通道	24
输入电流	≤10mA (24V DC)
导线电阻	≤15Ω
输入设备	开关型安全元件：急停按钮，安全门，双手按钮，安全光幕等
输出特征
输出通道	4
输出类型	PNP
切换容量	2A/24V DC
触点材料	AgSnO2 + 0.2μm Au
触点熔丝保护	5A快，3A慢
短路保护	有
时间特征
吸合缓冲时间	≤100ms
吸合缓冲时间	≤30ms
释放缓冲时间	≤30ms
急停失效恢复时间	≤30ms
急停失效恢复时间	≤1000ms
电源失效恢复时间	≤1000ms
通讯特性
组态工程通讯接口	USB Type-C
工业以太网协议	Modbus TCP
串口通讯协议	RS485
扩展功能	可扩展从站安全IO模块
环境特性
电磁兼容	符合EN 61326-3-1
振动频率	10Hz～55Hz
振动幅度	0.35mm
使用温度	-20℃~+60℃
储存温度	-40℃~+85℃
相对湿度	10%~90%
绝缘特性
过压等级	Ⅲ
污染等级	2
防护等级	IP20
海拔高度	≤2000m
额定绝缘电压	250V AC
额定冲击电压	4000V(1.2/50us)，基本型安全隔离
绝缘强度	1500V AC, 1min
电气间隙和爬电距离	符合 EN 60947-1

▊

技术参数

型号	SPC-SIO8
电源特性
供电电压	24V DC
电压范围	20～30V DC
电流损耗	≤90mA (24V DC)
输入特征
输入通道	2
输入电流	≤10mA (24V DC)
导线电阻	≤15Ω
输入设备	TTL型/正余弦型编码器
输入频率	0.01Hz~250kHz
输出特征
输出通道	8
输出类型	PNP
切换容量	1A/24V DC
触点熔丝保护	3A快，2A慢
短路保护	有
时间特征
吸合缓冲时间	≤100ms
吸合缓冲时间	≤30ms
释放缓冲时间	≤30ms
电源失效恢复时间	≤1000ms
环境特性
电磁兼容	符合EN 61326-3-1
振动频率	10Hz～55Hz
振动幅度	0.35mm
使用温度	-20℃~+60℃
储存温度	-40℃~+85℃
相对湿度	10%~90%
绝缘特性
过压等级	Ⅲ
污染等级	2
防护等级	IP20
海拔高度	≤2000m
额定绝缘电压	250V AC
额定冲击电压	4000V(1.2/50us)，基本型安全隔离
绝缘强度	1500V AC, 1min
电气间隙和爬电距离	符合 EN 60947-1

▊技术参数

型号	SPC-SIO12
电源特性
供电电压	24V DC
电压范围	20~30V DC
电流损耗	≤90mA (24V DC)
输入特征
输入通道	12
输入电流	≤10mA (24V DC)
导线电阻	≤15Ω
输入设备	开关型安全元件，如急停按钮，安全门，双手按钮，安全光幕等
输出特征
输出通道	4
输出类型	PNP
切换容量	2A/24V DC
触点熔丝保护	5A快，3A慢
短路保护	有
时间特征
吸合缓冲时间	≤100ms
吸合缓冲时间	≤30ms
释放缓冲时间	≤30ms
急停失效恢复时间	≤30ms
急停失效恢复时间	≤1000ms
电源失效恢复时间	≤1000ms
环境特征
电磁兼容	符合EN 61326-3-1
振动频率	10Hz～55Hz
振动幅度	0.35mm
使用温度	-20℃~+60℃
储存温度	-40℃~+85℃
相对湿度	10%~90%
绝缘特性
过压等级	Ⅲ
污染等级	2
防护等级	IP20
海拔高度	≤2000m
额定绝缘电压	250V AC
额定冲击电压	4000V(1.2/50us)，基本型安全隔离
绝缘强度	1500V AC, 1min
电气间隙和爬电距离	符合 EN IEC 60947-1

▊SPC-1000功能框图、典型应用及外形尺寸图

功能框图	典型应用	外形尺寸图

▊SPC-SIO8功能框图、典型应用及外形尺寸图

功能框图	典型应用	外形尺寸图

▊SPC-SIO12功能框图、典型应用及外形尺寸图

功能框图	典型应用	外形尺寸图

▊网关附件规格

产品名称	产品选型	用途
DIN导轨总线连接器	SPC-TBUS	用于连接电子模块壳体的总线连接器，每模块需要一个
限位器	SPC-E	标配一组两个，用于固定模块，防止模块松动
